久久久久久国产精品免费无码,一边吃奶一边做爰,亚洲色欲无码成人精品区,日韩精品电影一区二区三区

粉末冶金電話阿里巴巴
產(chǎn)品中心
當前位置:首頁 >> 產(chǎn)品中心 >>  羰基鐵粉粉末冶金喂料






產(chǎn)品描述



氣霧化粉末基于硝酸催化脫脂系統(tǒng)并可直接用于注射成型的原料顆粒,用于生產(chǎn)304L奧氏體不銹鋼燒結(jié)件


產(chǎn)品規(guī)格


項目

單位

規(guī)格

測試方法

MFI

g/10min

>600

ISO1133

燒結(jié)密度

g/cm3

>7.8

ISO3369


燒結(jié)后的典型成分


C %

Cr %

Ni %

Mn %

Si

Fe

0.03

18~20

8~11

<2

<1

Balance




標準制程



適用于熱塑性樹脂的標準注射成型機,基于硝酸催化脫脂系統(tǒng)


燒結(jié)件典型特性



抗拉強度                                      ≥ 500MPa

典型燒結(jié)硬度                                  HV100~150

延伸率                                        ≥ 40 %

Oversizing factor *         1.162~1.168(Sintering Density 7.9@1380)

* Oversizing factor的確定基于客戶制程條件(尤其是燒結(jié)溫度),僅供參考!

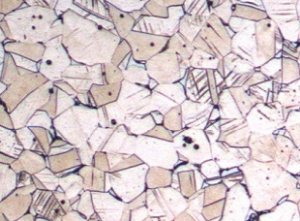

典型微觀組織


304L,1380 °C燒結(jié),Ar氣氛

304L,1380 °C燒結(jié),Ar氣氛


注射成型



各段溫度

1區(qū)     2區(qū)     3區(qū)     射嘴

180°C  185°C   190°C   195°C

模具溫度

90~125°C

螺桿轉(zhuǎn)速

50 r/min

注射速度

10 cm3/s

成型壓力

900 bar

保壓壓力

900 bar

保壓時間

0.1~3s


* 以上為參考成型條件,由于成型機臺和模具的差異,成型條件應(yīng)作相應(yīng)調(diào)整,但務(wù)必確定各區(qū)實際溫度不得高于200℃,否則會極大降低原料的使用壽命,并對原料特性造成不可逆的損害*


催化脫脂


建議使用濃度為98%發(fā)煙HNO3,催化脫脂溫度110~145°C,當生坯最低脫脂率達到7.1%時,可以終止脫脂制程。



燒結(jié)

典型燒結(jié)周期如下:由室溫以5K/min升到600°C,持溫1小時,再以5K/min升到1380°C,持溫3小時,然后隨爐冷。





產(chǎn)品展示

?


深圳市坪山新區(qū)蘭金四路14號1號樓2層(總部)





服務(wù)熱線

 15697558967


聯(lián)系郵箱
15899643373@163.com
眾德祥版權(quán)所有 ∣ 粵ICP備18013594號
關(guān)閉
15697558967 工作日:9:00-18:00
周 六:9:00-18:00
用手機微信掃一掃
瑞丽市| 门源| 阳高县| 巴塘县| 万全县| 瓦房店市| 石楼县| 子洲县| 德江县| 铜陵市| 盖州市| 县级市| 九台市| 泸溪县| 嘉峪关市| 顺平县| 林州市| 云南省| 黄大仙区| 左权县| 商河县| 宜都市| 岳阳市| 醴陵市| 永川市| 石屏县| 扶沟县| 淮安市| 吴桥县| 宝兴县| 遂川县| 济阳县| 化隆| 阿克苏市| 高台县| 广德县| 永善县| 淮北市| 德昌县| 临猗县| 平度市|
