MIM喂料工藝?yán)锩嬲辰Y(jié)劑用塑基、蠟基哪個(gè)好?
之前，我們有一篇文章介紹了塑基、蠟基粘結(jié)劑組成上的差別，今天，我們來介紹一下塑基、蠟基粘結(jié)劑在混煉、注塑、脫脂和燒結(jié)制程上的差異。

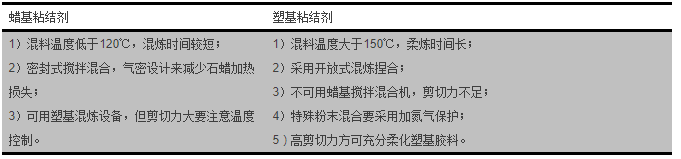

一、混煉階段
蠟基粘結(jié)劑以石蠟為主，粘度小、易揮發(fā);故易混煉，但也要注意溫度不宜太高(低于120℃)，具備氣密性設(shè)計(jì)減少揮發(fā)損失。
塑基粘結(jié)劑以POM為主，粘度大、揮發(fā)小;需采用剪切力大的混煉機(jī)，且溫度設(shè)定的高一些(大于150℃)，以降低粘結(jié)劑粘度;由于溫度較高，且常為開放式，為了防止一些特殊金屬粉末被氧化，特殊情況需采用氮?dú)獗Ｗo(hù)。

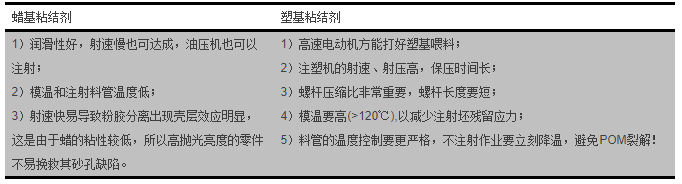

二、注塑階段
和混煉類似，塑基粘結(jié)劑的高粘度給注塑也帶來了難度。蠟基粘結(jié)劑由于粘度低、潤滑性好，低壓力、低射速、低模溫注塑機(jī)即可滿足要求，反而射速快易導(dǎo)致粉膠分離，從而導(dǎo)致最終產(chǎn)品的砂孔缺陷。
塑基粘結(jié)劑則需要高速電動注塑機(jī)，螺桿要短，射速、射壓、模溫高，保壓時(shí)間長;另外，料管的溫度控制要更嚴(yán)格，不注射作業(yè)要立刻降溫，避免POM裂解!

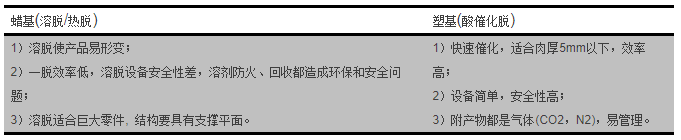

三、脫脂階段
深圳市坪山新區(qū)蘭金四路14號1號樓2層（總部）
| 服務(wù)熱線 15697558967
| 聯(lián)系郵箱 15899643373@163.com |
 |
| 眾德祥版權(quán)所有 ∣ 粵ICP備18013594號 |
