久久久久久国产精品免费无码,一边吃奶一边做爰,亚洲色欲无码成人精品区,日韩精品电影一区二区三区

粉末冶金電話阿里巴巴
產(chǎn)品中心
當(dāng)前位置:首頁 >> 產(chǎn)品中心 >>  羰基鐵粉粉末冶金喂料







產(chǎn)品描述




基于硝酸催化脫脂系統(tǒng)并可直接用于注射成型的原料顆粒,用于生產(chǎn)17-4 PH沉淀硬化不銹鋼燒結(jié)件


產(chǎn)品標(biāo)準(zhǔn)



DIN 1.4542,X 5 CrNiCuNb 17 4,AISI/UNS S17400,SAE J 467 (17-4PH)



產(chǎn)品規(guī)格



項目

單位

規(guī)格

測試方法

MFI

g/10min

1050±350

ISO1133

燒結(jié)密度

g/cm3

>7.6

ISO3369



燒結(jié)后的典型成分



C %

Cr %

Ni %

Cu %

Nb %

Mn %

Si %

Fe %

0.07

15~17.5

3~5

3~5

0.15~0.45

 1

 1

Balance



標(biāo)準(zhǔn)制程


適用于熱塑性樹脂的標(biāo)準(zhǔn)注射成型機(jī),基于硝酸催化脫脂系統(tǒng)



燒結(jié)件典型特性




抗拉強(qiáng)度                                     ≥ 900 MPa

燒結(jié)硬度                                     HV 260~340

熱處理硬度*                                  HV 370

Oversizing factor *       1.156~1.165  (Sintering density 7. 7 g/cm3 @1300℃)

*熱處理硬度、Oversizing factor更多是基于基于客戶制程條件,僅供參考!

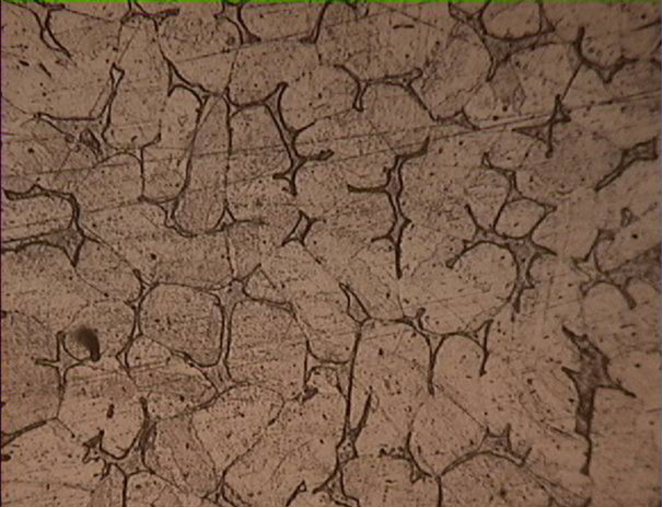

典型微觀組織




17-4 PH, 1300 °C 3H燒結(jié),Ar氣氛


注射成型


參考成型密度 5.46+/-0.05 g/cm3



各段溫度

1區(qū)     2區(qū)     3區(qū)     射嘴

180°C  185°C   190°C  195°C

模具溫度

90~125°C

螺桿轉(zhuǎn)速

50 r/min

注射速度

10 cm3/s

成型壓力

900 bar

保壓壓力

900 bar

保壓時間

0.1~3s



* 以上為參考成型條件,由于成型機(jī)臺和模具的差異,成型條件應(yīng)作相應(yīng)調(diào)整,但務(wù)必確定各區(qū)實際溫度不得高于200℃,否則會極大降低原料的使用壽命,并對原料特性造成不可逆的損害*


催化脫脂

建議使用濃度為98%發(fā)煙HNO3,催化脫脂溫度110~145°C,當(dāng)生坯最低脫脂率達(dá)到6.9%時,可以終止脫脂制程。



燒結(jié)





典型的燒結(jié)周期如下: 由室溫以5°C/min升到600°C ,持溫1小時,再以5°C/min升到1300°C,持溫3小時,然后隨爐冷。

產(chǎn)品展示

?


深圳市坪山新區(qū)蘭金四路14號1號樓2層(總部)





服務(wù)熱線

 15697558967


聯(lián)系郵箱
15899643373@163.com
眾德祥版權(quán)所有 ∣ 粵ICP備18013594號
關(guān)閉
15697558967 工作日:9:00-18:00
周 六:9:00-18:00
用手機(jī)微信掃一掃
醴陵市| 平江县| 台中市| 涟源市| 鹤山市| 安福县| 房产| 延津县| 昆明市| 漠河县| 营山县| 景洪市| 略阳县| 孟连| 嘉义县| 高碑店市| 宁国市| 丰县| 龙游县| 鞍山市| 尤溪县| 宁波市| 安泽县| 吉木萨尔县| 怀来县| 隆昌县| 辰溪县| 巴彦淖尔市| 栖霞市| 阳泉市| 昭觉县| 万荣县| 梁河县| 文化| 尼玛县| 黎城县| 天台县| 宜宾县| 油尖旺区| 临漳县| 大港区|
