久久久久久国产精品免费无码,一边吃奶一边做爰,亚洲色欲无码成人精品区,日韩精品电影一区二区三区

粉末冶金電話阿里巴巴
產(chǎn)品中心
當(dāng)前位置:首頁(yè) >> 產(chǎn)品中心 >>  硬質(zhì)粉末冶金喂料





產(chǎn)品描述





水霧化粉末基于硝酸催化脫脂系統(tǒng)并可直接用于注射成型的原料顆粒,用于生產(chǎn)316L奧氏體不銹鋼燒結(jié)件


產(chǎn)品標(biāo)準(zhǔn)


DIN 1.4404, X 2 CrNiMo 17 13 2 AISI 316L,UNS S31603



產(chǎn)品規(guī)格



項(xiàng)目

單位

規(guī)格

測(cè)試方法

MFI

g/10min

>800

ISO1133

燒結(jié)密度

g/cm3

>7.75

ISO3369



燒結(jié)后的典型成分


C %

Cr %

Ni %

Mn %

Mo %

Si

Fe

>0.03

16~18

10~14

<2

2~3

<1

Balance


標(biāo)準(zhǔn)制程



適用于熱塑性樹(shù)脂的標(biāo)準(zhǔn)注射成型機(jī),基于硝酸催化脫脂系統(tǒng)


燒結(jié)件典型特性




抗拉強(qiáng)度                                      ≥ 490MPa

典型燒結(jié)硬度                                  HV100~150

延伸率                                        ≥ 45 %

Oversizing factor *         1.162~1.170 Sintering density 7.8@1370℃)

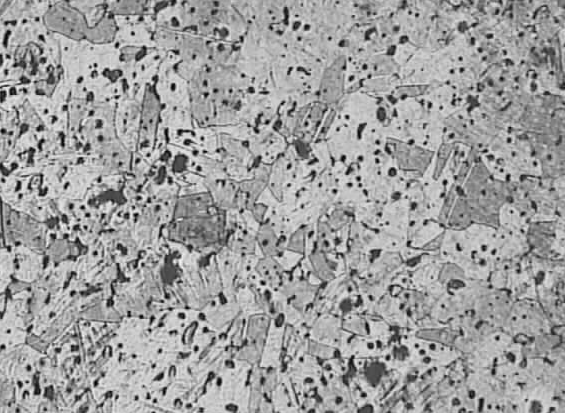

典型微觀組織



                                    316LB,1370 °C燒結(jié),Ar氣氛


注射成型


各段溫度

1區(qū)     2區(qū)     3區(qū)     射嘴

180°C  185°C   190°C   195°C

模具溫度

90~125°C

螺桿轉(zhuǎn)速

50 r/min

注射速度

10 cm3/s

成型壓力

900 bar

保壓壓力

900 bar

保壓時(shí)間

0.1~3s



* 以上為參考成型條件,由于成型機(jī)臺(tái)和模具的差異,成型條件應(yīng)作相應(yīng)調(diào)整,但務(wù)必確定各區(qū)實(shí)際溫度不得高于200℃,否則會(huì)極大降低原料的使用壽命,并對(duì)原料特性造成不可逆的損害*





催化脫脂





建議使用濃度為98%發(fā)煙HNO3,催化脫脂溫度110~145°C,當(dāng)生坯最低脫脂率達(dá)到7.2%時(shí),可以終止脫脂制程。


燒結(jié)



典型燒結(jié)周期如下:由室溫以5K/min升到600°C,持溫1小時(shí),再以5K/min升到1370°C,持溫3小時(shí),然后隨爐冷。

產(chǎn)品展示

?


深圳市坪山新區(qū)蘭金四路14號(hào)1號(hào)樓2層(總部)





服務(wù)熱線

 15697558967


聯(lián)系郵箱
15899643373@163.com
眾德祥版權(quán)所有 ∣ 粵ICP備18013594號(hào)
關(guān)閉
15697558967 工作日:9:00-18:00
周 六:9:00-18:00
用手機(jī)微信掃一掃
平泉县| 游戏| 瑞安市| 永德县| 镇康县| 宁阳县| 石林| 剑阁县| 佳木斯市| 和静县| 镇远县| 房产| 石台县| 且末县| 庄河市| 白山市| 霍邱县| 临安市| 望江县| 吉安市| 绥滨县| 宁国市| 抚顺县| 城市| 开江县| 监利县| 康平县| 黄龙县| 璧山县| 灵宝市| 伊金霍洛旗| 黑龙江省| 五原县| 麻城市| 金平| 无棣县| 前郭尔| 周口市| 铜梁县| 班玛县| 收藏|
